linux 路由表

linux 路由表维护

查看 Linux 内核路由表

使用下面的 route 命令可以查看 Linux 内核路由表。

# route
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
192.168.0.0     *               255.255.255.0   U     0      0        0 eth0
169.254.0.0     *               255.255.0.0     U     0      0        0 eth0
default         192.168.0.1     0.0.0.0         UG    0      0        0 eth0

route 命令的输出项说明

输出项
说明

Destination
目标网段或者主机

Gateway
网关地址,”*” 表示目标是本主机所属的网络,不需要路由

Genmask
网络掩码

Flags
标记。一些可能的标记如下:

U — 路由是活动的

H — 目标是一个主机

G — 路由指向网关

R — 恢复动态路由产生的表项

D — 由路由的后台程序动态地安装

M — 由路由的后台程序修改

! — 拒绝路由

Metric
路由距离,到达指定网络所需的中转数(linux 内核中没有使用)

Ref
路由项引用次数(linux 内核中没有使用)

Use
此路由项被路由软件查找的次数

Iface
该路由表项对应的输出接口

3 种路由类型
主机路由

主机路由是路由选择表中指向单个IP地址或主机名的路由记录。主机路由的Flags字段为H。例如,在下面的示例中,本地主机通过IP地址192.168.1.1的路由器到达IP地址为10.0.0.10的主机。

Destination    Gateway       Genmask        Flags     Metric    Ref    Use    Iface
-----------    -------     -------            -----     ------    ---    ---    -----
10.0.0.10     192.168.1.1    255.255.255.255   UH       0    0      0    eth0
网络路由

网络路由是代表主机可以到达的网络。网络路由的Flags字段为N。例如,在下面的示例中,本地主机将发送到网络192.19.12的数据包转发到IP地址为192.168.1.1的路由器。

Destination    Gateway       Genmask      Flags    Metric    Ref     Use    Iface
-----------    -------     -------         -----    -----   ---    ---    -----
192.19.12     192.168.1.1    255.255.255.0      UN      0       0     0    eth0
默认路由

当主机不能在路由表中查找到目标主机的IP地址或网络路由时,数据包就被发送到默认路由(默认网关)上。默认路由的Flags字段为G。例如,在下面的示例中,默认路由是IP地址为192.168.1.1的路由器。

Destination    Gateway       Genmask    Flags     Metric    Ref    Use    Iface
-----------    -------     ------- -----      ------    ---    ---    -----
default       192.168.1.1     0.0.0.0    UG       0        0     0    eth0

配置静态路由

route 命令

设置和查看路由表都可以用 route 命令,设置内核路由表的命令格式是:

# route  [add|del] [-net|-host] target [netmask Nm] [gw Gw] [[dev] If]

其中:

  • add : 添加一条路由规则
  • del : 删除一条路由规则
  • -net : 目的地址是一个网络
  • -host : 目的地址是一个主机
  • target : 目的网络或主机
  • netmask : 目的地址的网络掩码
  • gw : 路由数据包通过的网关
  • dev : 为路由指定的网络接口
route 命令使用举例

添加到主机的路由

# route add -host 192.168.1.2 dev eth0:0
# route add -host 10.20.30.148 gw 10.20.30.40

添加到网络的路由

# route add -net 10.20.30.40 netmask 255.255.255.248 eth0
# route add -net 10.20.30.48 netmask 255.255.255.248 gw 10.20.30.41
# route add -net 192.168.1.0/24 eth1

添加默认路由

# route add default gw 192.168.1.1

删除路由

# route del -host 192.168.1.2 dev eth0:0
# route del -host 10.20.30.148 gw 10.20.30.40
# route del -net 10.20.30.40 netmask 255.255.255.248 eth0
# route del -net 10.20.30.48 netmask 255.255.255.248 gw 10.20.30.41
# route del -net 192.168.1.0/24 eth1
# route del default gw 192.168.1.1
设置包转发

在 CentOS 中默认的内核配置已经包含了路由功能,但默认并没有在系统启动时启用此功能。开启 Linux的路由功能可以通过调整内核的网络参数来实现。要配置和调整内核参数可以使用 sysctl 命令。例如:要开启 Linux内核的数据包转发功能可以使用如下的命令。

# sysctl -w net.ipv4.ip_forward=1

这样设置之后,当前系统就能实现包转发,但下次启动计算机时将失效。为了使在下次启动计算机时仍然有效,需要将下面的行写入配置文件/etc/sysctl.conf。

# vi /etc/sysctl.conf
net.ipv4.ip_forward = 1

用户还可以使用如下的命令查看当前系统是否支持包转发。

# sysctl  net.ipv4.ip_forward



===============================================================================

Linux路由表的结构与算法分析

黄一文

路由是网络栈的核心部分。路由表本身的设计很大情度上影响着路由的性能,并且好的设计能减少系统资源的消耗,这两方面尤其体现在路由表的查找上。目前的内核路由存在两种查找算法,一种为HASH算法,另一种为LC-trie算法,前者是目前内核使用的缺省算法,而后者更适用在超大路由表的情况,它在这种情况提高查找效率的同时,大大地增加了算法本身的复杂性和内存的消耗。综上,这两种算法各有其适用的场合,本文分析了基于2.6.18内核路由部分的代码在HASH算法上路由表结构的实现,并且在文章最后给出了一个简单的策略路由的应用。

一、路由表的结构

为了支持策略路由,Linux使用了多个路由表而不是一个,即使不使用策略路由,Linux也使用了两个路由表,一个用于上传给本地上层协议,另一个则用于转发。Linux使用多个路由表而不是一个,使不同策略的路由存放在不同的表中,有效地被免了查找庞大的路由表,在一定情度上提高了查找了效率。

路由表本身不是由一个结构表示,而是由多个结构组合而成。路由表可以说是一个分层的结构组合。在第一层,它先将所有的路由根据子网掩码(netmask)的长度(0~32)分成33个部分(structfn_zone),然后在同一子网掩码(同一层)中,再根据子网的不同(如10.1.1.0/24和10.1.2.0/24),划分为第二层(struct fib_node),在同一子网中,有可能由于TOS等属性的不同而使用不同的路由,这就是第三层(structfib_alias),第三层结构表示一个路由表项,而每个路由表项又包括一个相应的参数,如协议,下一跳路由地址等等,这就是第四层(structfib_info)。分层的好处是显而易见的,它使路由表的更加优化,逻辑上也更加清淅,并且使数据可以共享(如structfib_info),从而减少了数据的冗余。

struct fib_table *fib_tables[RT_TABLE_MAX+1]; // RT_TABLE_MAX 为255

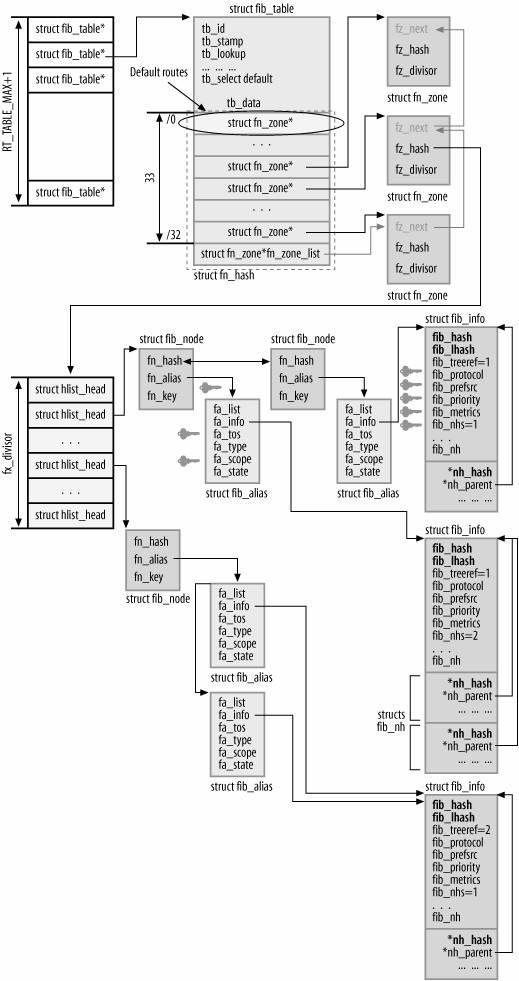

图1为一个路由表的总体结构。自上而下由左向右看,它首先为一个fib_table结构指针的数组,它被定义为:

struct fib_table {

unsigned char tb_id;

unsigned tb_stamp;

int           (*tb_lookup)(struct fib_table *tb, const struct flowi *flp, struct fib_result *res);

int           (*tb_insert)(struct fib_table *table, struct rtmsg *r,

……

void        (*tb_select_default)(struct fib_table *table,

const struct flowi *flp, struct fib_result *res);

unsigned char tb_data[0];

};

每个fib_table结构在内核中表示一个路由表:

d92b79eb163c48bbb4c0d57e58d1d887+

图1(引自[1])

这个结构中包括这个表的ID,以及主要的一些用于操作路由表的函数指针,这里我们只关心最后一个域――tb_data[0],这是一个零长的数组,它在内核中也较为常见,它表示

struct fn_hash {

struct fn_zone *fn_zones[33];

struct fn_zone *fn_zone_list;

};

指向这个结构的末尾。由图1可以看到,这个结构的末尾接着便是一个struct fn_hash结构,这个结构是随着fib_table结构一起分配的,所以fib_table->tb_data就是fn_hash。

struct fn_zone {

struct fn_zone          *fz_next; /* Next not empty zone */

struct hlist_head     *fz_hash;       /* Hash table pointer      */

int                                fz_nent;   /* Number of entries      */

int                                fz_divisor;      /* Hash divisor              */

u32                             fz_hashmask; /* (fz_divisor – 1)   */

#define FZ_HASHMASK(fz)         ((fz)->fz_hashmask)

int                                fz_order; /* Zone order         */

u32                             fz_mask;

#define FZ_MASK(fz)          ((fz)->fz_mask)

};

这个fn_zone域就是我们上面提前的结构,用于将路由根据子网掩码的长度分开成33个部分,其中fn_zones[0]用于默认网关。而fn_zone_list域就是将正在使用的fn_zone链成一个链表。接着再深入到struct fn_zone结构中:

这个结构中有两个域比较重要,一个为fz_hash域,它指向一个HASH表的表头,这个HASH的长度是fz_divisor。并且这个HASH表的长度是可变的,当表长达到一个限定值时,将重建这个HASH表,被免出现HASH冲突表过长造成查找效率降低。

为了提高查找的效率,内核使用了大量的HASH表,而路由表就是一个例子。在图1中可以看到,等长子网掩码的路由存放在同一个fn_zone中,而根据到不同子网(fib_node)的路由键值(fn_key),将它HASH到相应的链表中。

struct fib_node {

struct hlist_node     fn_hash;

struct list_head       fn_alias;

u32                fn_key;

};

这个键值其实就是这个子网值了(如10.1.1.0/24,则子网值为10.1.1),得到这个键值通过n =fn_hash()函数HASH之后就是这个子网对应的HASH值,然后就可以插入到相应的fz_hash[n]链表中了。冲突的fib_node由fn_hash域相链,而fn_alias则是指向到达这个子网的路由了。

struct fib_alias {

struct list_head       fa_list;

struct rcu_head      rcu;

struct fib_info        *fa_info;

u8                  fa_tos;

u8                  fa_type;

u8                  fa_scope;

u8                  fa_state;

};

当到达这个子网的路由由于TOS等属性的不同可存在着多个路由时,它们就通过fib_alias中fa_list域将这些路由表项链成一个链表。这个结构中的另一个域fa_info指向一个fib_info结构,这个才是存放真正重要路由信息的结构。

struct fib_info {

struct hlist_node     fib_hash;

struct hlist_node     fib_lhash;

……

int                  fib_dead;

unsigned         fib_flags;

int                  fib_protocol;

u32                fib_prefsrc;

u32                fib_priority;

……

int                         fib_nhs;

struct fib_nh          fib_nh[0];

#define fib_dev             fib_nh[0].nh_dev

};

这个结构里面是一个用于路由的标志和属性,其中最重要的一个域是fib_nh[0],在这里,我们再次看到了零长数组的应用,它是通过零长来实现变长结构的功能的。因为,我们需要一个定长的fib_info结构,但是在这个结构末尾,我们需要的fib_nh结构的个数是不确定的,它在运行时确定。这样,我们就可以通过这种结构组成,在运行时为fib_info分配空间的时候,同时在其末尾分配所需的若干个fib_nh结构数组,并且这个结构数组可以通过fib_info->fib_nh[n]来访问,在完成fib_info的分配后将fib_nhs域置为这个数组的长度。

另一方面,fib_info也是HASH表的一个应用,结构中存在着两个域,分别是fib_hash和fib_lhash,它们都用于HASH链表。这个结构在完成分配后,将被用fib_hash域链入fib_info_hash表中,如果这个路由存在首选源地址,这个fib_info将同时被用fib_lhash链入fib_info_laddrhash表中。这样,就可以根据不同目的实现快速查找了。

Structfib_nh也是一个重要的结构。它存放着下一跳路由的地址(nh_gw)。刚刚已经提到,一个路由(fib_alias)可能有多个fib_nh结构,它表示这个路由有多个下一跳地址,即它是多路径(multipath)的。下一跳地址的选择也有多种算法,这些算法都是基于nh_weight,nh_power域的。nh_hash域则是用于将nh_hash链入HASH表的。

struct fib_nh {

struct net_device    *nh_dev;

struct hlist_node     nh_hash;

struct fib_info        *nh_parent;

unsigned                nh_flags;

unsigned char        nh_scope;

#ifdef CONFIG_IP_ROUTE_MULTIPATH

int                  nh_weight;

int                  nh_power;

#endif

#ifdef CONFIG_NET_CLS_ROUTE

__u32                   nh_tclassid;

#endif

int                  nh_oif;

u32                nh_gw;

};

二、路由的查找

路由的查找速度直接影响着路由及整个网络栈的性能。路由的查找当然首先发生在路由缓存中,当在缓存中查找失败时,它再转去路由表中查找,这是本文所关注的地方。

上一节已经详细地描述了路由表的组成。当一个主要的IP层将要发送或接收到一个IP数据包时,它就要调用路由子系统完成路由的查找工作。路由表查找就是根据给定的参数,在某一个路由表中找到合适的下一跳路由的地址。

上面已提到过,当一个主机不支持策略路由时,它只使用了两个路由表,一个是ip_fib_local_table,用于本地,另一个是ip_fib_main_table,用于接发。只有在查找ip_fib_local_table表时没有找到匹配的路由(不是发给本地的)它才会去查找ip_fib_main_table。当一个主机支持策略路由时,它就有可能存在着多个路由表,因而路由表的选择也就是查找的一部分。路由表的选择是由策略来确定的,而策略则是由应用(用户)来指定的,如能过iprule命令:

ip rule add from 10.1.1.0/24 table TR1

ip rule add iff eth0 table RT2

如上,第一条命令创建了基于源地址路由的一条策略,这个策略使用了RT1这个路由表,第二条命令创建了基于数据包入口的一个策略,这个策略使用了RT2这个路由表。当被指定的路由表不存在时,相应的路由表将被创建。

第二步就是遍历这个路由表的fn_zone,遍历是从最长前缀(子网掩码最长)的fn_zone开始的,直到找到或出错为止。因为最长前缀才是最匹配的。假设有如下一个路由表:

dst                 nexthop               dev

10.1.0.0/16       10.1.1.1                     eth0

10.1.0.0/24          10.1.0.1               eth1

它会先找到第二条路由,然后选择10.1.0.1作为下一跳地址。但是,如果由第二步定位到的子网(fib_node)有多个路由,如下:

dst                 nexthop               dev

10.1.0.0/24       10.1.0.1                     eth1

10.1.0.0/24          10.1.0.2               eth1

到达同一个子网有两个可选的路由,仅凭目的子网无法确定,这时,它就需要更多的信息来确定路由的选择了,这就是用于查找路由的键值(structflowi)还包括其它信息(如TOS)的原因。这样,它才能定位到对应一个路由的一个fib_alias实例。而它指向的fib_info就是路由所需的信息了。

最后一步,如果内核被编译成支持多路径(multipath)路由,则fib_info中有多个fin_nh,这样,它还要从这个fib_nh数组中选出最合适的一个fib_nh,作为下一跳路由。

三、路由的插入与删除

路由表的插入与删除可以看看是路由查找的一个应用,插入与删除的过程本身也包含一个查找的过程,这两个操作都需要检查被插入或被删除的路由表项是否存在,插入一个已经存在的路由表项要做特殊的处理,而删除一个不存在的路由表项当然会出错。

下面看一个路由表插入的例子:

ip route add 10.0.1.0/24 nexthop via 10.0.1.1  weight 1

nexthop via 10.0.1.2  weight 2

table RT3

这个命令在内核中建立一条新的路由。它首先查找路由表RT3中的子网掩码长为24的fn_zone,如果找不到,则创建一个fn_zone。接着,继续查找子网为10.0.1的fib_node,同样,如果不存在,创建一个fib_node。然后它会在新建一个fib_info结构,这个结构包含2个fib_nh结构的数组(因为有两个nexthop),并根据用户空间传递过来的信息初始化这个结构,最后内核再创建一个fib_alias结构(如果先前已经存在,则出错),并用fib_nh来创始化相应的域,最后将自己链入fib_node的链中,这样就完成了路由的插入操作。

路由的删除操作是插入操作的逆过程,它包含一系列的查找与内存的释放操作,过程比较简单,这里就不再赘述了。

四、策略路由的一个简单应用

Linux系统在策略路由开启的时候将使用多个路由表,它不同于其它某些系统,在所有情况下都只使用单个路由表。虽然使用单个路由表也可以实现策略路由,但是如本文之前所提到的,使用多个路由表可以得到更好的性能,特别在一个大型的路由系统中。下面只通过简单的情况说明Linux下策略路由的应用。

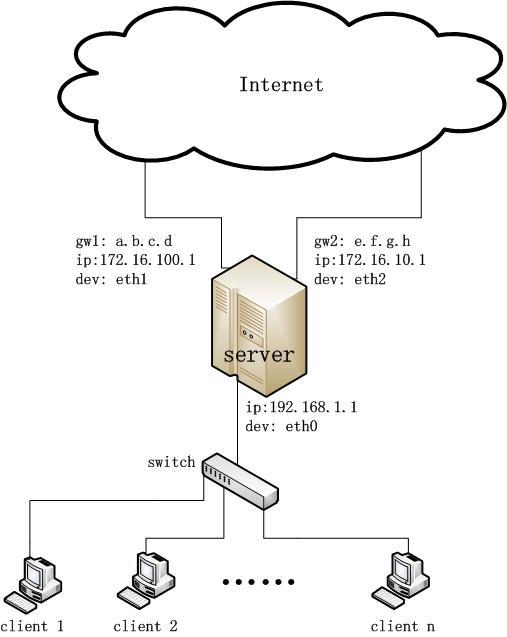

如图2,有如下一个应用需求,其中网关服务器上有三个网络接口。接口1的IP为172.16.100.1,子网掩码为255.255.255.0,网关gw1为a.b.c.d,172.16.100.0/24这个网段的主机可以通过这个网关上网;接口2的IP是172.16.10.1,子网掩码同接口一,网关gw2为e.f.g.h,172.16.10.0/24这个网段的主机可以通过这个网关上网;接口0的IP为192.168.1.1,这个网段的主机由于网络带宽的需求需要通过e.f.g.h这个更快的网关路由出去。

05f15e3d7c174f24b660dc2ad569e7f6

图 2

步骤一:设置各个网络接口的IP,和默认网关:

ip addr add 172.16.100.1/24 dev eth1

ip route add default via a.b.c.d dev eth1

其它接口IP的设置和第一个接口一样,这时,如果没有其它设置,则所有的数据通过这个默认网关路由出去。

步骤二:使子网172.16.10.0/24可以通过gw2路由出去

ip route add 172.16.10.0/24 via e.f.g.h dev eth2

步骤三:添加一个路由表

echo   “250 HS_RT” >> /etc/iproute2/rt_tables

步骤四:使用策略路由使192.168.1.0/24网段的主机可以通过e.f.g.h这个网关上网

ip rule add from 192.168.1.0/24 dev eth0 table HS_RT pref 32765

ip route add default via e.f.g.h dev eth2

iptables –t nat –A POSTROUTING –s 192.168.1.0/24 –j MASQUERADE

步骤五:刷新路由cache,使新的路由表生效

ip route flush cache

这样就可以实现了以上要求的策略路由了,并且可以通过traceroute工具来检测上面的设置是否能正常工作。

===============================================================================

linux双网卡怎么设置我就不说了,我这里说的是linux双网卡的流量问题…
可能这个问题很偏们..你们也许用不上..我还是要说..

问题描述,一个linux主机,上面两个网卡..:)

route -n的输出是这样的.

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface



61.132.43.128 0.0.0.0 255.255.255.192 U 0 0 0 eth1

127.0.0.0 0.0.0.0 255.0.0.0 U 0 0 0 lo

0.0.0.0 61.132.43.134 0.0.0.0 UG 0 0 0 eth0



这里解释一下…第一行是说,你要访问61.132.43.128这个网段,掩码是255.255.255.192的话..从e
th1这个网卡出去..
第二行是关于本机的,访问自己从lo这个虚拟的本地网卡走..
第三行是说你要去任何地方的话..从网关61.132.43.134出去.并且网卡是eth0

到这里我们看到了..我们除了去61.132.43.128这个网络是从eth1走以外..去其他地方都是从eth0�
�…

这样是不是很浪费了双网卡??没错..是很浪费..因为不论你用那种监测工具查看流量..都是eth0有
..而其他网卡没有…天哪…为此我是煞费苦心..甚至怀疑网卡是不是坏了..因为在win2k上这种�
虑槭遣豢赡芊⑸�..:)

那我们怎么解决这个问题呢?有人也许会说给个不同网关让另一块网卡用其他网关不就可以..是这�
鍪强梢�..但是问题是我的ip都是在同一个网段..那来的不同网关.?网关就一个61.132.43.134…

还好linux系统给我们提供了一个很好的路由套件—iproute2

我们来熟悉一下..iproute2由几个常见的命令..
ip ro ls ip就是ip命令啦,ro就是route的所写,ls是list的缩写…
整个命令就是列出系统的路由表..这个可和route
-n的效果差不多..但是更为清楚系统的route是如何的..

我们来看看吧:

[root@localhost root]# ip ro ls



61.132.43.128/26 dev eth1 proto kernel scope link src 61.132.43.136

127.0.0.0/8 dev lo scope link

default via 61.132.43.134 dev eth0



是不是一样呢?由几个地方不同..第一条多了一个src,增加了对源数据包的选择,而且子网掩码也变
成/26的形式..(参考ip地址的书籍)
最后一个仍然是网关…

现在我们只要稍稍动手把从61.132.43.136出来的流量让他不要从eth0出去..然他走eth1
我们加一条自定义的路由表

ip ro add default via 61.132.43.134 table 200





这里只是加了一条默认路由到一个自定义的路由表200中,最大数值是255,但是你不要用255,因为那
是系统默认用了..你用200以下就可以.
具体的路由表在/etc/iproute2/rt_tables中

查看刚才建立的路由表可以用ip ro ls table 200

[root@localhost root]# ip ro ls table 200



default via 61.132.43.134 dev eth1



看到了吗?虽然我没有指定dev是什么.但是系统自动分配了一个eth1给这个路由表,因为eth0已经用
在主路由表中了..
这也说明了,的确不能在同一个路由表中由相同的网关..虽然可以设置,但是具体没什么作用.

然后我们要用一个规则把,匹配的数据包引导到刚刚建立的路由表中..:)

ip ru add from 61.132.43.136 table 200





这里ru是rule的缩写.from是一个匹配的动作.就是所源地址是61.132.43.136的包..请走自定义路�
杀�的设置..:)

查看一下

[root@localhost root]# ip ru ls



0: from all lookup local

32765: from 61.132.43.136 lookup 200

32766: from all lookup main

32767: from all lookup 253



ip ro flush cache

linux 下 双网卡 同网段,可以把IP_FORWARD 打开,这样一个网卡down掉数据会从另外一个网卡出去
===============================================================================
linux路由表

2010年08月18日 星期三 17:44

宏CONFIG_IP_MULTIPLE_TABLES表示路由策略,当定义了该宏,也即意味着内核配置了“路由策略”。产生的最大的不同就是内核可以使用多达256张FIB。其实,这256张FIB在内核中的表示是一个全局数组:
struct fib_table *myfib_tables[RT_TABLE_MAX+1];
而宏RT_TABLE_MAX定义如下:
enum rt_class_t
{
RT_TABLE_UNSPEC=0,
RT_TABLE_DEFAULT=253,
RT_TABLE_MAIN=254,
RT_TABLE_LOCAL=255,
__RT_TABLE_MAX
};
#define RT_TABLE_MAX (__RT_TABLE_MAX – 1)
我们可以看到,虽然这张表多达256项,但枚举类型rt_class_t给出的表示最常用的也就三项,在系统初始化时,由内核配置生成的路由表只有RT_TABLE_MAIN,RT_TABLE_LOCAL两张。
main表中存放的是路由类型为RTN_UNICAST的所有路由项,即网关或直接连接的路由。在myfib_add_ifaddr函数中是这样添加main表项的:对于某个网络设备接口的一个IP地址,如果目的地址的网络号不是零网络(网络号与子网号全为零),并且它是primary地址,同时,它不是D类地址(网络号与子网号占32位)。最后一个条件是:它不是一个环回地址(device上有flagIFF_LOOPBACK)。那么,就添加为main表项,如果是环回地址,则添加为local表的一个表项。
在我们的系统中,有两个已开启的网络设备接口eth0和lo,eth0上配置的primaryIP地址是172.16.48.2,所以,相应的,main表中就只有一项。为main表添加路由项的时候,该路由项的目的地址是子网内的所有主机(把主机号部分字节清零),而对应于lo,在local表中也有一项,其类型为RTN_LOCAL(注:前一篇文章中的local表的hash8中的路由项表述有误,类型应该是RTN_LOCAL,而不是RTN_BORADCAST)。
而其它的路由项全部归入local表,主要是广播路由项和本地路由项。在我们的系统环境下,local表共有7项,每个网络设备接口占三项。分别是本地地址(源跟目的地址一致),子网广播地址(主机号全为1),子网广播地址(主机号为零)。再加上一个lo的RTN_LOCAL项。
现在我们再来看myfib_add_ifaddr函数的路由添加策略。对于一个传入的ip地址(结构structin_ifaddr表示),如果它是secondary地址,首先要确保同一个网络设备接口上存在一个跟其同类型的primary地址(网络号与子网号完全一致),因为,路由项的信息中的源地址全是primary的,secondary地址其实没有实际使用,它不会在路由表中产生路由项。然后,向local表添加一项目的地址是它本身的,类型为RTN_LOCAL的路由项;如果该ip地址结构中存在广播地址,并且不是受限广播地址(255.255.255.255),那么向local表添加一个广播路由项;然后,对符合加入main表的条件进行判断,如果符合,除了加入main表,最后,如果不是D类地址,还要加入两个广播地址(其实,已经跟前面有重叠,很多情况下不会实际触发加入的动作,只要记住,一个ip地址项对应最多有两个广播地址就可以了)。

多路由表(multiple Routing Tables)

传统的路由算法是仅使用一张路由表的。但是在有些情形底下,我们是需要使用多路由表的。例如一个子网通过一个路由器与外界相连,路由器与外界有两条线路相连,其中一条的速度比较快,一条的速度比较慢。对于子网内的大多数用户来说对速度并没有特殊的要求,所以可以让他们用比较慢的路由;但是子网内有一些特殊的用户却是对速度的要求比较苛刻,所以他们需要使用速度比较快的路由。如果使用一张路由表上述要求是无法实现的,而如果根据源地址或其它参数,对不同的用户使用不同的路由表,这样就可以大大提高路由器的性能。

规则(rule

规则是策略性的关键性的新的概念。我们可以用自然语言这样描述规则,例如我门可以指定这样的规则:

规则一:“所有来自192.16.152.24的IP包,使用路由表10, 本规则的优先级别是1500”

规则二:“所有的包,使用路由表253,本规则的优先级别是32767”

我们可以看到,规则包含3个要素:

什么样的包,将应用本规则(所谓的SELECTOR,可能是filter更能反映其作用);

符合本规则的包将对其采取什么动作(ACTION),例如用那个表;

本规则的优先级别。优先级别越高的规则越先匹配(数值越小优先级别越高)。

策略性路由的配置方法

传统的linux下配置路由的工具是route,而实现策略性路由配置的工具是iproute2工具包。这个软件包是由Alexey Kuznetsov开发的,软件包所在的主要网址为ftp://ftp.inr.ac.ru/ip-routing/。
这里简单介绍策略性路由的配置方法,以便能更好理解第二部分的内容。详细的使用方法请参考Alexey Kuznetsov写的 ip-cfref文档。策略性路由的配置主要包括接口地址的配置、路由的配置、规则的配置。

接口地址的配置IP Addr

对于接口的配置可以用下面的命令进行:

Usage: ip addr [ add | del ] IFADDR dev STRING

例如:

router># ip addr add 192.168.0.1/24 broadcast 192.168.0.255 label eth0 dev eth0

上面表示,给接口eth0赋予地址192.168.0.1 掩码是255.255.255.0(24代表掩码中1的个数),广播地址是192.168.0.255

路由的配置IP Route

Linux最多可以支持255张路由表,其中有3张表是内置的:

表255 本地路由表(Local table) 本地接口地址,广播地址,已及NAT地址都放在这个表。该路由表由系统自动维护,管理员不能直接修改。

表254 主路由表(Main table) 如果没有指明路由所属的表,所有的路由都默认都放在这个表里,一般来说,旧的路由工具(如route)所添加的路由都会加到这个表。一般是普通的路由。

表253 默认路由表 (Default table) 一般来说默认的路由都放在这张表,但是如果特别指明放的也可以是所有的网关路由。

表 0 保留

路由配置命令的格式如下:

Usage: ip route list SELECTOR
ip route { change | del | add | append | replace | monitor } ROUTE

如果想查看路由表的内容,可以通过命令:

ip route list table table_number

对于路由的操作包括change、del、add 、append 、replace 、 monitor这些。例如添加路由可以用:

router># ip route add 0/0 via 192.168.0.4 table main
router># ip route add 192.168.3.0/24 via 192.168.0.3 table 1

第一条命令是向主路由表(main table)即表254添加一条路由,路由的内容是设置192.168.0.4成为网关。

第二条命令代表向路由表1添加一条路由,子网192.168.3.0(子网掩码是255.255.255.0)的网关是192.168.0.3。

在多路由表的路由体系里,所有的路由的操作,例如网路由表添加路由,或者在路由表里寻找特定的路由,需要指明要操作的路由表,所有没有指明路由表,默认是对主路由表(表254)进行操作。而在单表体系里,路由的操作是不用指明路由表的。

最后编辑:
作者:wy182000
这个作者貌似有点懒,什么都没有留下。

留下一个回复
